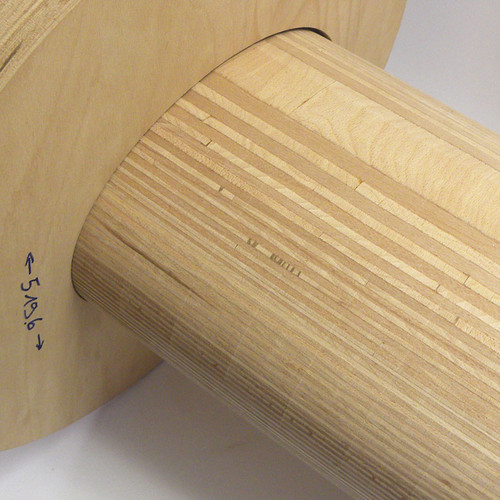

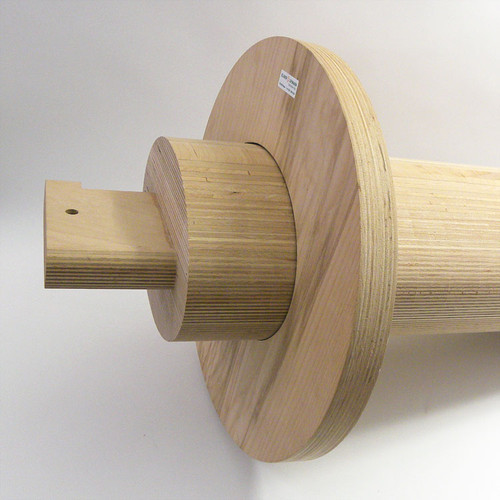

Verbindungszapfen

Image 0Image 1Image 2
Hersteller: Blumer-Lehmann AG
Vertrieb: Blumer-Lehmann AG
Entwurf: Shigeru Ban, Tokyo
Material: Buchen Furnier Sperrholz auch Multiplex
Anwendung: Projekt: TA Media, Zürich
Innen
Verbindungselemente der Skelettstruktur (Stützen-Zangen)
Verarbeitung: Gefräst
Digitale Fabrikation

Eigenschaften: Die ovale Scheibe ist der «Einleimer» der in
die Zangen und Stützen als bewehrendes
und Last übertragendes Element eingelassen
wird. Der ovale «Zapfen» wird quer in die
Stütze eingelassen und überträgt die Lasten
aus den Zangen in die Stütze.
Referenzobjekt: TA Media, Zürich
Bezugsquelle: Blumer-Lehmann AG Website
